Potřebuje Brno Nové nádraží?

U každého projektu, včetně projektu Nového brněnského nádraží a řešení brněnského železničního uzlu, musí být na začátku jasně řečeno, v čem současný stav nevyhovuje a čeho musí být (must have) projektem dosaženo a čeho by mohlo být také dosaženo (nice to have).

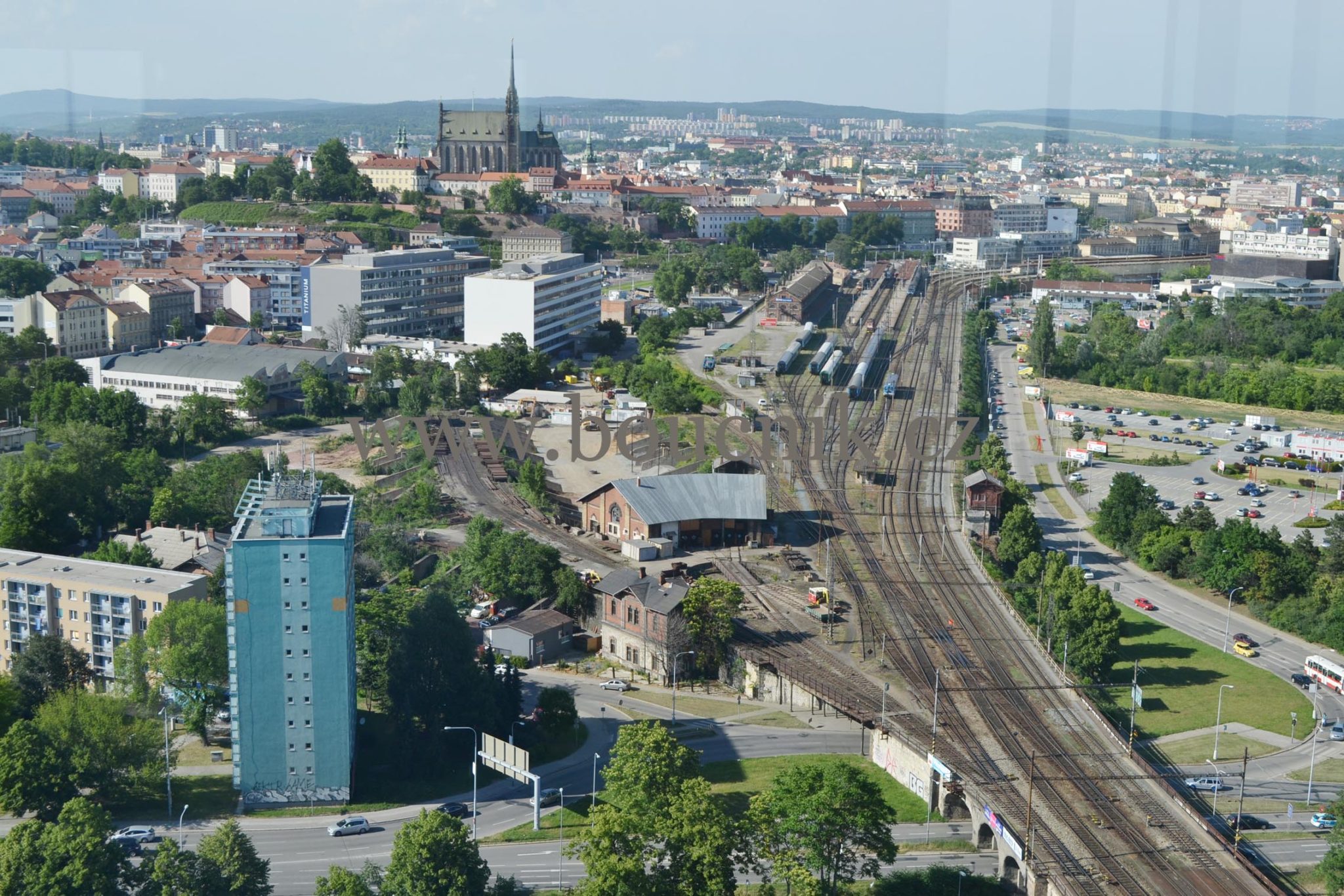

V tzv. Zlatuškové analýze, která byla vypracována na základě požadavku MM Brna v roce 2007 se uvádí limity současného nádraží v Brně, tedy co se musí změnit:

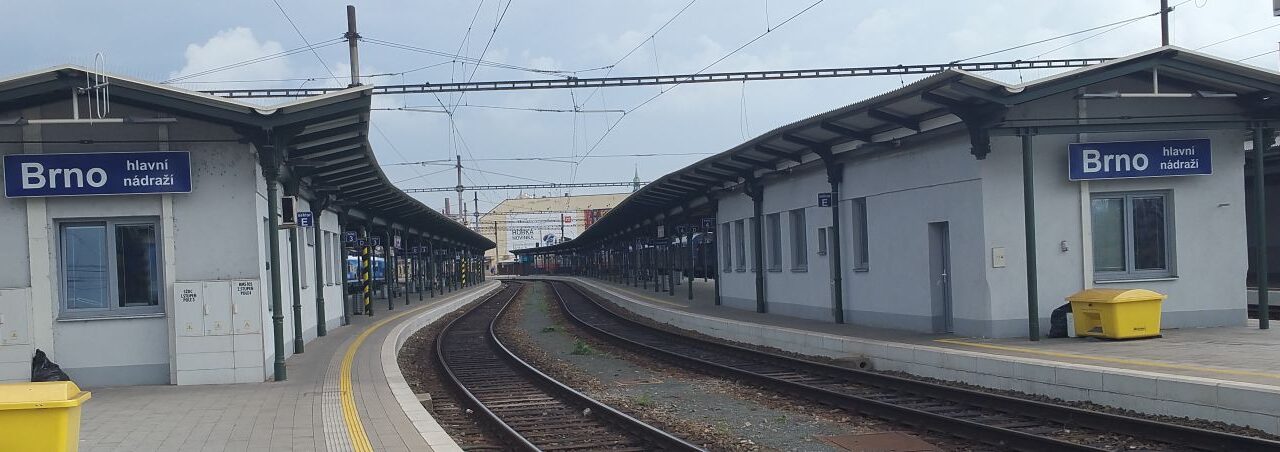

• Malý počet průjezdních kolejí (do brněnského nádraží ústí 11 kolejí, průjezdních jich je ale jen 6),
• malý počet nástupišť. 6 nástupišť na průjezdných a 4 nástupiště v hlavovém uspořádání na kusých kolejích,
• zcela nevhodné napojení 4 kusých kolejí k 5. a 6. nástupišti pouze přes jednu výhybku,
• do současného železničního uzlu Brno ústí 7 tratí, z toho jen 2 ze severu ale 5 z jihu. Vlaky ze tří směrů zde musí končit (vycházet) a jejich soupravy se tedy musí často přistavovat a odstavovat,
• nedostačující kapacita kolejí pro krátkodobé odstávky,
• Brno hl.n. – odb. Brno Černovice: malá kapacita jedno-kolejné tratě,
• Brno hl.n. – Židenice: malá kapacita dvoj-kolejné tratě,
• malá kapacita úseků Slatina – Šlapanice – Blažovice a
• na trati Brno hl.n. – Hrušovany u Brna se negativně projevuje souběh regionální dopravy s dopravou dálkovou.

Ve výčtu limitů osobního nádraží v Brně jsem vynechal technické a rychlostní omezení současného stavu, které jsou v analýze [11] zmiňovány.
Zlatuškova analýza dále neřeší budoucí napojení vysokorychlostní železnice, k čemuž se musí rovněž přihlédnout. Nejsou zde zmíněny ani urbanistické požadavky města Brna na rozvoj sídla jižním směrem a odstranění bariérového efektu současného vedení železničních tratí přes město Brno. Originál Zlatuškovy analýzy najdete na tomto odkazu.

Zjednodušeně:

• malý počet nástupišť,
• malý počet průjezdních kolejí a
• malá kapacita napojených tratí.

Více se tzv. Zlatuškově analýze věnuji na tomto odkazu na tomto odkazu.
Celou původní tzv. Zlatuškovu analýzu proveditelnosti nádraží Pod Petrovem (dříve označovanou jako V Centru) a U Řeky (dříve označované jako v odsunuté poloze) najdete zde.

Plánovaný objem dopravy na brněnském nádraží

Rozsah provozu pro stanovení celkového počtu vlaků za 24 hodin je uvažován následovně:

Příměstská doprava:

• rozsah občanského dne je uvažován v rozmezí 5:00 – 24:00,
• uvažován je půlnoční rozjezd do všech směrů.
• Špička pracovního dne je v rozmezí 5:00 – 9:00 a 13:00 – 19:00.
• Navíc je uvažováno s párem vlaků v nočním období (0:00 – 5:00),

Dálková doprava:

• je uvažováno s hodinovým intervalem, jízdy vlaků jsou upraveny, tak aby odjezdy z Brna byly v rozsahu 4:00 – 21:00 a příjezdy do Brna byly do 24:00.
• V noci jsou uvažovány 2 páry nočních spojů

Zdroj: [4], str. 25

Vysoko-rychlostní železnice:

• Nejkratší doba pobytu vlaků RS v Brně jsou 4 minuty.
• Pro případ vlaků v úvrati je uvažováno s dobou 6 minut,
• nejkratší možná doba pobytu pro úvrať v případě zpoždění pro potřeby následné simulace je 5 minut,
• nejkratší doba pobytu příměstských linek S (osobáky)  v ž.st. Brno hl.n. jsou 2 minuty,
• doba pobytu průjezdné příměstské linky v žst. Brno hl.n. max. 4 minuty,
• minimální doba vlaku v žst. Brno hl.n. na přestup mezi systémem hrana-hrana u jednoho nástupiště 2 minuty,
• pobyt linek S2 a S3 zast. Brno – Židenice 0,7 minuty,
• minimální doba obratu vlaku na vlak opačného směru 6 minut.
  Zdroj: [5], str. 16

V rámci uzlu Brno je nejpomalejším segmentem doprava příměstská. Je to dáno především vysokým počtem zastavení v uzlu, které je však žádoucí pro obsluhu území. Příměstská doprava by měla disponovat lehkými kapacitními soupravami s vysokým výkonem pro rychlé rozjezdy a rychlostí do 160 km/h, velkým počtem širokých dveří pro urychlení výměny cestujících na zastávkách.
Maximální rychlost je však využitelná pouze mimo vlastní uzel a při velkých vzdálenostech zastávek. Mezi zastávkami ve vzdálenosti 1500 m vlak využije rychlosti nejvýše 80 – 90 km/h. I při nových vozidlech a upravené trati je průměrná cestovní rychlost příměstského vlaku v úseku Tišnov Brno hl.n. pouhých 64 km/h.

Druhým nejpomalejším segmentem je doprava nákladní. Je to dáno jejich hmotností i konstrukční rychlostí a ekonomikou provozu. Délka vlaku se pohybuje až do hodnoty 650 m, v budoucnu by se měla zvýšit až na 750 m, Průměrná rychlost se pohybuje mezi 80-100 km/h dle druhu vlaku.

Dálková doprava patří vysoká cestovní rychlost a malý počet zastavení. Dálková doprava využívá maximálních traťových rychlostí, které jsou do 160 km/h a jsou úvahy o jejím zvýšení ve vybraných úsecích až na 200 km/h. V centrální části ŽUB je traťová rychlost omezena směrovými poměry trati, kolem 80 km/h, místy 100 km/h. Dálkové vlaky jsou uvažovány s průměrnou délkou souprav 206 m a maximální délkou 400 m. V případě vlaků Rychlých Spojení je uvažováno s rychlostmi 300-350 km/h na zcela oddělené síti.

Přetížené úseky v Brně

V žel. stanici Brno hl.n. a žst. Brno Židenice jsou některé prvky (skupiny výhybek) přetíženy.
Přetíženo je zejména severní, židenické zhlaví žst. Brno hl.n.,
dále vjezd od Přerova a
jižní zhlaví žst. Brno Židenice, tedy příjezd od brněnského hlavního nádraží.

V krátkodobém horizontu je přetížený úsek Brno hl.n. – Brno Židenice. V dlouhodobém horizontu jsou navíc přetíženy úseky Brno Vídeňská – Brno hl.n., jak v kolejích 93 a 95 tak v kolejích
RS Praha –Brno.
Dále jsou přetíženy úseky Brno hl.n. – Brno Černovice, odb. Slatinská. Přetížení je dáno značnou délkou úseku a vysokým počtem vlaků, z čehož vyplývá dlouhá doba obsazení úseků. Délka oddílů je dána uvažovanou délkou oddílů minimálně 1000 m pro rozmístění návěstidel.
Vzhledem k umístění trati ve stísněných poměrech městské zástavby s minimálními poloměry směrových oblouků až 350 m je problém umístit návěstidla na místa s odpovídající minimální vzdáleností 1000 m, ale je nutno oddíly prodlužovat, tak aby byla zajištěna předepsaná vzdálenost na viditelnost návěstí.

V žst. Brno hl.n. je navrženo dělení 420 m dlouhých nástupních hran přibližně na dvě stejné poloviny. Ze směru Česká Třebová i Přerov je však uvažováno s delšími vlakovými soupravami, než je možné umístit k jedné polovině děleného nástupiště. Z tohoto důvodu je nutné těmito vlaky obsazovat celou kolej.

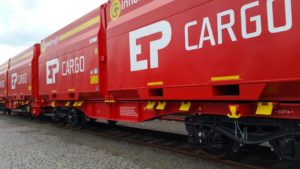

Nákladní doprava má přirozené centrum v žst. Brno Maloměřice, která je seřaďovacím uzlem jižní Moravy. Je stanicí, kde probíhá sestava a rozřazení vlaků, výměna zátěže, déle výměna lokomotiv, a přidávání postrkových lokomotiv. Je zde rovněž soustředěno lokomotivní depo. U vlaků které nepotřebují žádné manipulace je stanicí tranzitní.

Z pohledu nákladní dopravy je pro uzel Brno nejvíce zatěžujícím tranzit ve směru sever-jih reprezentovaný směry Havlíčkův Brod – Břeclav a Česká Třebová – Břeclav.

Příměstská doprava zaznamenala v posledních letech výrazný nárůst, zejména v okolí velkých měst. Výjimkou není ani okolí Brna, které má železnici jako páteř regionální dopravy v brněnské aglomeraci a integrovaný dopravní systém jihomoravského kraje tak patří k nejlepším systémům v rámci ČR.

Hlavním úkolem v rámci příměstské dopravy je tedy vyřešit křížení linek S2 (Boskovice/Letovice – Brno – Zastávka u Brna) a S3 (Tišnov – Brno – Hustopeče/Židlochovice) v rámci uzlu a vytvoření dostatečné kapacity na tratích a stanicích pro vedení ostatních linek. Obě linky jsou uvažovány jako průjezdné se špičkovým intervalem 15 minut a směry těchto dvou linek se v rámci uzlu kříží.

Obecně zaváděný trend integrálního taktového grafikonu zabezpečuje cestujícím v uzlových stanicích přestupy do všech směrů v pravidelných intervalech např. 1 h, 30 min, případně častěji. V ideálním případě to pro uzlovou stanici znamená, že ze všech směrů se předpokládá příjezd vlaků před časovým uzlem.
Uvedený model je postupně zaváděn v celé ČR po vzorech ze zahraničí nejen na železnici, ale například i ve veřejné linkové dopravě. Důvodem je vytvoření pravidelně se opakujících přestupních vazeb pro cestující v celém systému veřejné dopravy. Výjimkou tedy není ani železniční uzel Brno, kde uzlovou stanicí s možností přestupů mezi vlaky je právě žst. Brno hl.n.
Stejně jako v uzlu Brno je snaha podobné taktové uzly vytvářet i v dalších uzlech železniční sítě, např. Břeclav, Olomouc v segmentu dálkové dopravy tak i segmentu regionální dopravy, např. uzel Blansko.
Zdroj: [9]

Přes Brno by měly do roku 2030, resp. do roku 2050 procházet dvě větvě Rychlého spojení (RS).

RS1: Praha – Brno – Ostrava a
RS2: Brno – Břeclav – Wien / Bratislava.

Nárůst osobní a nákladní železniční dopravy

Po kolejích RS budou jezdit nejen vysokorychlostní vlaky, ale i „obyčejné“ rychlíky, které v dalším úseku pokračují v běžné trati do 160 km/hodinu.
Studie v části A popisuje výhled rozsahu osobní regionální a dálkové dopravy v okolí Brna až do roku 2040.
Předpokládaný nárůst objemu osobní dopravy je do 30 %, u nákladní dopravy zejména v segmentu kontejnerové přepravy kolem 20 % oproti současnému stavu.
Více se o předpokládaných objemech osobní a nákladní dopravy se dočtete zde [2] str. 13 a dál. Četnost spojů špička mimo špičku, rychlost vlaků, jejich délka.

Plánované úpravy navazujících tratí

Krátkodobý horizont, do roku 2016

• Elektrifikace Brno – Zastávka
• úprava úseku Brno – Heršpice (probíhá)
• úprava úseku Brno hl.n. – Maloměřice (hotovo)
• peronizace stanic Adamov a Letovice
• zvýšení rychlosti v úseku Brno Maloměřice – Brno Královo Pole (hotovo)
• spojka mezi tratěmi 300 a 340 na Komárovské spojce

Střednědobý horizont (2025)

• modernizace tratě Brno – Přerov na 200 km/hodinu
• elektrifikace Zastávka u Brna – Jihlava
• elektrifikace Křenovice a Slavkov
• rekonstrukce Hrušovany – Židlochovice
• Boskovická spojka

Dlouhodobý horizont (2040)

• RS Praha – Brno
• RS Brno – Ostrava
• 4 koleje Brno – Vranovice

---

Zdroj dat

[1] Dopracování variant řešení ŽU Brno: část A Průvodní souhrnná zpráva, Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno.

[2] Dopracování variant řešení ŽU Brno: část B-001 Dokladová část, záznam jednání se zadavatelem. včetně seznamu účastníků jak za Řeku, tak i z OK NvCentru. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[3] Dopracování variant řešení ŽU Brno: část B-002 Dokladová část, Vypořádání připomínek. včetně seznamu účastníků jak za Řeku, tak i z OK NvCentru. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[4] Dopracování variant řešení ŽU Brno: část D-001 Aktualizace výhledového rozsahu dopravy. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[5] Dopracování variant řešení ŽU Brno: část E-001 Aktualizace výhledového rozsahu dopravy. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[6] Dopracování variant řešení ŽU Brno: Přílohy Část E5: Návaznosti městského komunikačního systému a varianty B – Petrov. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Mareš. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[7] Dopracování variant řešení ŽU Brno: Přílohy Část E-09_UPD. Soubor E9-002b_sit.pdf. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[8] Dopracování variant řešení ŽU Brno: Přílohy Část E10_PTJ. Vyjádření rady města Brna. Soubor E-10_001_0_Projednani.pdf. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[9] Dopracování variant řešení ŽU Brno: Přílohy Část F. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Soubor: F1-001_TZ_Uprava var A.pdf. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[10] Dopracování variant řešení ŽU Brno: Přílohy Část G-OIN. Autoři: Správa železniční a dopravní cesty a IKP Consulting Engineers. Odhad Investičních nákladů Varianty Petrov a Řeka. Citováno 21.října 2015. Studie dostupní na: EuroPoint Brno > > Ke stažení > odkaz > Dopracování variant železničního uzlu Brno..

[11] Tzv. Zlatuškova analýza dostupná on-line zde.

---
